F76S

F76CS

Filtre autocurăţitoare cu spălare în contracurent, seria F76S/F76CS

Filtre autocurăţitoare cu spălare în contracurent pentru alimentarea continuă cu apă filtrată.

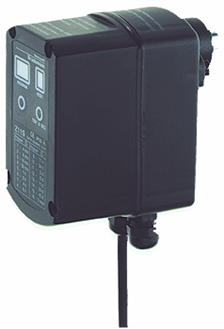

Pe durata purjării, cele două turbine (la DN15…32, o singură turbină la DN40…50) din interiorul sitei sunt antrenate într-o mişcare de rotaţie de presiunea apei ce curge în sens invers – de la interior spre exterior – pulverizând pe orificiile special destinate apă cu presiune foarte mare ce curăţă perfect sita şi paharul filtrului. Impurităţile şi sedimentele sunt eliminate prin ventilul din partea inferioară a filtrului. Purjarea poate fi efectuată manual sau automat. Purjarea automată se realizează cu servomotorul ce are încorporat ceas programator sau poate fi acţionat de presostatul diferenţial cu gamă reglabilă ce semnalizea-ză colmatarea filtrului. Pentru spălarea în contracurent este necesară o presiune de minim 1,5 bar la ieşirea din filtru; în cazul în care filtrul este montat într-un circuit deschis se va monta în instalaţie după filtru un robinet de închidere sau ventil electromagnetic ce va fi închis doar pe durata purjării (30 secunde).

Cod	DN în mm	Racord	Capacitate kvs	Temp. max. în °C	Presiune maximă Bar
F 76 S – ½ – AA	15	½”	7,2	40	16
F 76 S – ¾ – AA	20	¾”	9,6	40	16
F 76 S – 1 – AA	25	1”	16,1	40	16
F 76 S – 1 ¼ – AA	32	1 ¼”	17,4	40	16
F 76 S – 1 ½ – AA	40	1 ½”	22,4	40	16
F 76 S – 2 – AA	50	2”	25,7	40	16
F 76 S – ½ – AAM	15	½”	7,2	70	25
F 76 S – ¾ – AAM	20	¾”	9,6	70	25
F 76 S – 1 – AAM	25	1”	16,1	70	25
F 76 S – 1 ¼ – AAM	32	1 ¼”	17,4	70	25
F 76 S – 1 ½ – AAM	40	1 ½”	22,4	70	25
F 76 S – 2 – AAM	50	2”	25,7	70	25
F 76 CS – ¾ – AA	20	¾”	9,6	40	16
F 76 CS – 1 – AA	25	1”	16,1	40	16
F 76 CS – 1 ¼ – AA	32	1 ¼”	17,4	40	16
