RCF
Termostate electronice pentru ventiloconvectoare, seria RCF
Producator: Regin
Termostate electronice pentru controlul automat al vitezei ventilatoarelor şi controlul ventilelor acţionate electric în sistemele de ventilo-convectoare cu 2 sau 4 ţevi sau mici instalaţii de aer condiţionat. Termostatele sunt dotate cu intrare digitală pentru regim de lucru economic sau stand-by, ce poate fi activată de la distanţă sau comutatorul propriu, de la un contact de fereastră sau de la o cartelă de acces. Forma de control este P+I (proporţional + integral) cu semnal acţionare on/off sau PWM (modulaţie prin pulsuri on/off). Modelele RCF, la ventilo-convectoarele cu 2 ţevi pot controla un ventil motorizat de amestec cu semnal control proporţional flotant. Memoria EPROM asigură păstrarea reglajelor în cazul căderii tensiunii. RCF se adaptează la particularităţile aplicaţiei, având 38 de parametri configurabili. Termoacţionările / servomotoarele sunt acţionate zilnic pentru a se evita griparea acestora. Comutare automată viteze ventilator funcţie de deviaţia de la temperatura de referinţă, cu funcţionare continuă sau oprire automată în zona de bandă moartă (ajustabilă).
| Cod | Comunicaţie | Trecere regim încălzire / răcire în sistemele cu | |
| 2 ţevi | 4 ţevi | ||
| RCF 230 TD | – | automat cu senzor/termostat de conductă sau prin reconfigurarea unui parametru | automată |
Tensiune de alimentare: – 230Vca, putere absorbită 3W (doar electronica internă)
Clasa protecţie: – IP20
Afişaj: – cu cristale lichide, iluminat, albastru deschis, intensitate reglabilă
Indicaţii ale afişajului: – termometru, temperatura de referinţă, fereastră deschisă, regim lucru (încălzire sau răcire), service, mod lucru (confort/eco/veghe), ventilator oprit/auto/manual 1, 2, 3.
Forme de control:
– P+I cu acţionare on/off – PWM (modulaţie prin pulsuri on/off) pentru acţionări termoelectrice on/off în sistemele cu 2 sau 4 ţevi
– P+I cu acţionare proporţional-flotant pentru servomotoare montate pe ventile de amestec în sistemele cu 2 ţevi
Parametri configurabili: – 38, pentru adaptarea perfectă la specificul aplicaţiei
Senzor intern: – NTC (montarea senzorului de tubulatură anulează senzorul intern)
Gama de reglare: +5…+35°C
Regimuri de lucru 2 ţevi:
– încălzire, răcire, încălzire şi răcire cu trecere automată folosind senzor de conductă/termostat sau din configurare prin modificarea unui parametru
Regimuri de lucru 4 ţevi: – încălzire şi răcire cu trecere automată
Senzor extern opţional: – Pt1000 (TG-R5 de ambianţă, TG-KH sau TG-K3 de tubulatură)
Contact ocupare: – digital, pentru detector de prezenţă, contact cartelă sau fereastră
Ieşiri ventilator: – 3 relee 230Vca/3A, pentru controlul vitezelor auto/man. 1,2,3
Ieşiri control motor ventil: – 2 digitale (triac), 230Vca/300mA max., 20A pentru max. 2ms, pentru control 2 termoacţionări on/off, sau opţional un ventil de amestec cu servomotor proporţional flotant (doar sisteme cu 2 ţevi)
Producător: – Regin, fabricat în Filipine
Regin – TG-R5 declaratie mediu-en
Regin – TG-R5 conformitate CE-en
Regin – TG-KH3 fisa tehnica-en
Regin – TG-KH3 conformitate-en
Regin – TG-KH3 declaratie mediu-en
Regin – TG-A1 declaratie mediu-en
Regin – RCF-230TD instructiuni-en
Regin – RCF-230TD fisa tehinca-ro
Regin – RCF-230TD fisa tehinca-en
Regin – RCF-230TD declaratie mediu-en
Accesorii:
– ventile şi acţionări termoelectrice on/off
– ventile de amestec şi servomotoare flotante
Accesorii opţionale: senzori de temperatură externi Pt1000:
| Cod | Descriere |

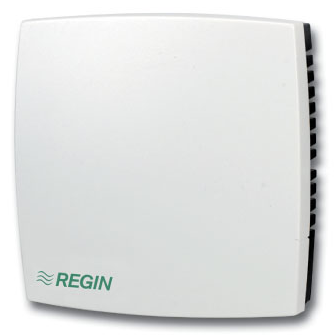

| TG – R5 | Senzor de temperatură ambiantă la distanţă, IP30 |

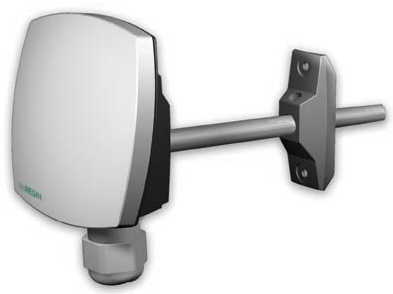

| TG – KH | Senzor de canal aer, IP65 cu carcasă şi presetupă, L=60…230mm |
| TG – A1 | Senzor aplicat pe conductă, cu colier metalic, cablu 1m. IP65. |
TG-R5 TG-KH TG-A1
