Regulatoare pentru încălzire electrică, seria TTC

Regulatoare pentru încălzire electrică, seria TTC

TTC sunt o familie de regulatoare pentru încălzirea electrică destinate bateriilor de încălzire electrică din CTA-uri, aerotermelor sau radiatoarelor electrice. Regulatorul pulsează întreaga putere de ieşire on/off şi utilizează un control (cu triac) proporţional fracţionat în perioade de timp (ex. 30 sec pornit şi 30 secunde oprit). Regulatorul poate comanda ambele sarcini: stea şi triunghi. Acurateţea controlului reduce costurile cu energia şi îmbunătăţeste confortul. Fiindcă comutarea on/off se face cu semi-conductori (triaci) nu sunt părţi în mişcare şi nu există uzură ca în cazul contactoarelor. Regulatorul elimină perturbaţiile din reţeaua electrică comutând on/off exact în punctul zero al unghiului fazei. Adaptare automată a funcţiilor de control, P sau PI (proporţional sau proporţional-integral).

Moduri de control:

– controlul temperaturii de introducere – pentru schimbări de temperatură rapide TTC va acţiona ca un regulator PI cu bană proporţională de 20K şi un timp fix de rearmare 6 min,

– controlul temperaturii ambiante – pentru schimbări de temperatură lente TTC va acţiona ca un regulator proporţional cu bandă de 2K. Se vor folosi 2 senzori (de limitare pe canal şi de cameră pentru referinţă)

– controlul funcţie de un semnal extern 0…10V (ex. de la un regulator Optigo sau Corrigo)

– controlul prin intermediul unui convertor de semnal (TT-S4/D) a 4(6) trepte on/off suplimentare; se asigură de către TTC modulaţie 0…100% şi pornirea funcţie de necesar a câte o treaptă on/off şi modulaţia puterii între trepte.

Reglaje:

Temperatură referinţă:       – 0…30°C ajustabilă

Temperatură limtare:          – minimă 0…30°C ajustabilă,

– maximă 20…60°C ajustabilă

Cicluri:                                   – 6…60 secunde, ajustabil

Comutatoare configurare: – 3

Date tehnice:

Clasa de protecţie:               – IP20

Intrări senzori:                      – senzor de ambianță (0…30°C) şi

– senzor de canal aer (0…60°C) pentru limite minimă şi maximă

Temperatură referinţă:       – selectabilă de la potenţiometrul propriu sau de la distanţă

Semnal control extern:       – 0…10V (când este controlat de un regulator)

Mediu ambiant:                   – temperatura max. +30°C, umiditate max. 90%Ur

Indicare funcţionare:          – cu LED, aprins pe durata cuplării sarcinei electrice

Aprobări:                               – CE, Cenelec, EN50081-1, 50082-1, LVD, IEC669-1, IEC669-2-1

Producător:                           – Regin, fabricat în Suedia

Cod	Tensiune alimentare	Putere ieşire	Regulator încorporat	Semnal extern 0…10V
TTC 25	210…415V trifazat	25A, 17kW	x	x
TTC 40 F	210…415V trifazat	40A, 27kW	x	x
TTC 80 F	415V trifazat	80A, 55kW	x	x

Accesorii pentru regulatoarele TTC şi Pulser

Regulatoare de 4 sau 6 trepte (step controler).

Producător:                           – Regin, fabricat în Italia

Cod	Descriere	Gama de lucru
TG – K330*	Senzor de canal, L=15…130mm, IP20, cablu 1,5m	0…30°C
TG – K360	Senzor de canal ptr. limitare, IP20, L=15…130mm	0…60°C
TG – R530	Senzor de ambianţă, IP30	0…30°C
TG – R430	Senzor de ambianţă cu potenţiometru ajustare, IP30	0…30°C
TBI – 30*	Potenţiometru 0…30°C. Montare în panou. IP20	0…30°C

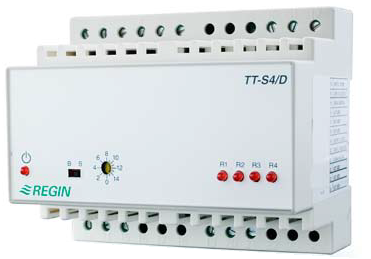

TT – S4/D	Step controller, semnal intrare şi ieşire 0…10V + 4 trepte on/off
TT – S6/D	Step controller, semnal intrare şi ieşire 0…10V + 6 trepte on/off
TT – S1/D	Convertor de semnal din 0…10V într-o treaptă on/off
