ExRun
RedRun
Servomotoare anti-ex, seriile ExRun şi RedRun
Producator: Schischek
Servomotoare robuste în construcţie antideflagrantă, angrenaje interne realizate integral din metal. Servomotorul îşi păstrează timpul de rulare indiferent de sarcină. Destinate a fi folosite în mediu cu risc de explozie, conectarea se face cu cabluri normale până în zona de siguranţă. Fără resort de închidere, la căderea tensiunii îşi părstrează poziţia, trebuie alimentat electric atât pentru închidere cât şi pentru deschidere. 100% protejat la suprasarcină.
Clasificare seria ExRun: – zona 1, 2, 21, 22 gaz şi praf, certif. PTB, II 2(1) G Ex d (ia) IIC T6, II 2(1) DEx tD (iaD) A21 IP66 T80°C, ATEX 94/9/EC, IECEx
Clasificare seria RedMax: – zona 2, 22 gaz şi praf, certif. PTB, II 3(1) G Ex nC (ia) IIC T6, II 3GEx nCT6, II3 DEx tDA22, IP66 T80°C, ATEX 94/9/EC, IECEx
Notă: – servomotoarele se livrează fără kitul de montaj pe ventile, acesta se achiziţionează separat şi se execută la comandă funcţie de tipul ventilului şi diametrul nominal al acestuia.
| Cod | Forţă, selectabilă | Timp de rulare (reglabil), sec/mm | Semnal control | Zona anti-ex |
| ExRun – 5.10 | 500/1000N | 2/3/6/9/12 | on/off + flotant | 1, 21 |
| ExRun – 5.10U | 500/1000N | 2/3/6/9/12 | on/off + flotant | 1, 21 |
| ExRun – 5.10Y | 500/1000N | 2/3/6/9/12 | 0…10V, 4…20mA | 1, 21 |
| ExRun – 25.50 | 2500/5000N | 2/3/6/9/12 | on/off + flotant | 1, 21 |
| ExRun – 25.50U | 2500/5000N | 2/3/6/9/12 | on/off + flotant | 1, 21 |
| ExRun – 25.50Y | 2500/5000N | 2/3/6/9/12 | 0…10V, 4…20mA | 1, 21 |
| ExRun – 75.100 | 7500/10000N | 4/6/9/12/15 | on/off + flotant | 1, 21 |
| ExRun – 75.100U | 7500/10000N | 4/6/9/12/15 | on/off + flotant | 1, 21 |
| ExRun – 75.100Y | 7500/10000N | 4/6/9/12/15 | 0…10V, 4…20mA | 1, 21 |
| RedRun – 5.10 | 500/1000N | 2/3/6/9/12 | on/off + flotant | 2,22 |
| RedRun – 5.10U | 500/1000N | 2/3/6/9/12 | on/off + flotant | 2,22 |
| RedRun – 5.10Y | 500/1000N | 2/3/6/9/12 | 0…10V, 4…20mA | 2,22 |
| RedRun – 25.50 | 2500/5000N | 2/3/6/9/12 | on/off + flotant | 2,22 |
| RedRun – 25.50U | 2500/5000N | 2/3/6/9/12 | on/off + flotant | 2,22 |
| RedRun – 25.50Y | 2500/5000N | 2/3/6/9/12 | 0…10V, 4…20mA | 2,22 |
| RedRun – 75.100 | 7500/10000N | 4/6/9/12/15 | on/off + flotant | 2,22 |
| RedRun – 75.100U | 7500/10000N | 4/6/9/12/15 | on/off + flotant | 2,22 |
| RedRun – 75.100Y | 7500/10000N | 4/6/9/12/15 | 0…10V, 4…20mA | 2,22 |
Carcasă: – din aluminiu turnat sub presiune, cu cutie de conexiuni integrată
Cursă: – 10…42mm, operare manuală cu cheie imbus (inclusă)
Tensiune de alimentare: – autoadaptivă 24…240Vca/cc
Semnal de control:
– on/off şi flotant pentru contact basculant cu 3 fire
– 0…10V, 4…20mA
Semnal feedback: – 0…10V şi 4…20mA (doar modelele cu semnal 0…10V şi cele on/off+flotant cu sufixul U)
Mediu ambiant: – temperatură -40…+50°C, prevăzut cu încălzitor încorporat
Protecţie: – tip IP 66
Montare pe ventile: – Esbe, Regin sau Honeywell folosind kitul „adaptation”
Producător: – Schischek, fabricat în Germania
Schischek – ExRun-S-3P instructiuni-en
Schischek – ExRun-S-3P fisa tehnica-en
Accesorii opţionale pentru servomotoarele din seriile ExRun, şi RedRun:
La cerere: execuţie protejată la apă de mare, carcase din oţel inox, contacte auxiliare externe.
| Cod | descriere |
| Adaptation | Kit de adaptare pentru montarea pe ventile Esbe, Regin şi Honeywell având cursă de 20 sau 40mm. Curse presetate şi selectabile la 10, 15, 20, 30 sau 42mm. |
| …S | Preţ adiţional pentru set 2 contacte auxiliare, anti-ex, IP66, setate fix la capete de cursă – neajustabile, sufixul „S” se adaugă la codul servomotorului la lansarea comenzii. Doar pentru modelele cu semnal control on/off. |

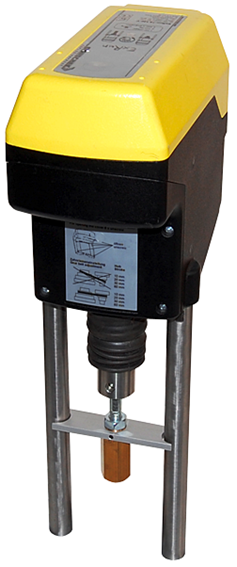

Adaptation ExRun+Adaptation
