seria 3F
seria 4F
Ventile (vane) de amestec cu 3 şi 4 căi, seriile 3F și 4F
Producator: ESBE
Ventile rotative compacte ESBE, pentru sistemele de încălzire şi ventilaţie. Temperatura dorită la ieşirea din ventil se obţine prin adăugarea unei proporţii de agent din retur la agentul tur. Amestecul se poate face manual sau cu ajutorul unui servomotor. Scala este gradată pe ambele părţi şi poate fi inversată asigurând astfel opţiuni multiple de montaj. Ventilul poate fi folosit ca ventil de amestec şi ca ventil de derivaţie sau comutaţie. Toate părţile componente sunt înlocuibile. Doar pentru sisteme hidraulice închise.
Ventile cu 3 căi cu flanşe, seria 3F
| Cod | Articol nr. | DN în mm | Capacitate kvs | Cuplu pentru ΔP maxim | ΔP maxim între porturi |
| 3 F 20 | 1110 0100 | 20 | 12 | 3 Nm | 50 kPa |
| 3 F 25 | 1110 0200 | 25 | 18 | 3 Nm | 50 kPa |
| 3 F 32 | 1110 0300 | 32 | 28 | 5 Nm | 50 kPa |
| 3 F 40 | 1110 0400 | 40 | 44 | 5 Nm | 50 kPa |
| 3 F 50 | 1110 0600 | 50 | 60 | 6 Nm | 50 kPa |
| 3 F 65 | 1110 0800 | 65 | 90 | 15 Nm | 30 kPa |
| 3 F 80 | 1110 1000 | 80 | 150 | 15 Nm | 30 kPa |
| 3 F 100 | 1110 1200 | 100 | 225 | 15 Nm | 30 kPa |
| 3 F 125 | 1110 1400 | 125 | 280 | 15 Nm | 30 kPa |
| 3 F 150 | 1110 1600 | 150 | 400 | 15 Nm | 30 kPa |
Ventile cu 4 căi cu flanşe, seria 4F
| Cod | Articol nr. | DN în mm | Capacitate kvs | Cuplu pentru ΔP maxim | ΔP maxim între porturi |
| 4 F 32 | 1110 1700 | 32 | 28 | 5 Nm | 50 kPa |
| 4 F 40 | 1110 1800 | 40 | 44 | 5 Nm | 50 kPa |
| 4 F 50 | 1110 1900 | 50 | 60 | 6 Nm | 50 kPa |
| 4 F 65 | 1110 2000 | 65 | 90 | 15 Nm | 30 kPa |
| 4 F 80 | 1110 2100 | 80 | 150 | 15 Nm | 30 kPa |
| 4 F 100 | 1110 2200 | 100 | 225 | 15 Nm | 30 kPa |
| 4 F 125 | 1110 2300 | 125 | 280 | 15 Nm | 30 kPa |
| 4 F 150 | 1110 2400 | 150 | 400 | 15 Nm | 30 kPa |
Tip ventil: – rotativ cu 3 căi, de amestec, derivaţie sau comutaţie
Construcţie: – corp ventil din fontă, EN-JL 1030
Con reglaj: – alamă CW614N la DN20…25, alamă şi inox la DN32…150
Asamblare: – etanşare cu O-ring dublu din EPDM
Presiune statică maximă: – 6 bar (600kPa)
Temperatură lucru apă: – 10 …+110°C
Unghi de rotaţie: – 90° ca ventil de amestec sau de derivaţie
– 90…180° ca ventil de comutaţie
Racord conexiune: – flanşe conform standard ISO 2531 (PN 6 bar)
Scurgeri în % din debit: – maxim 1,5%
Autoritate reglare: – 100 (kv/kv minim)
Servomotoare compatibile: – DN 20…50: seria 90 (forţă 5 sau 15Nm) şi seria ARA600
– DN 65…150: seria 90 (forţă 15Nm)
Dimensionare: – vezi pag. 292, software de dimensionare pentru smartphone esbe app şi pentru PC disponibil gratuit la markus.ro
Producător: – ESBE AB, fabricat în Suedia

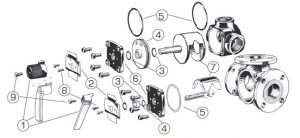

Piese de schimb pentru ventilele din seriile 3G și 3F
Pozițiile 3, 4, 5: – set garnituri de etanșare
Pozițiile 1 la 9: – set complet părți interne, inclusiv rozeta/levierul de acționare
| Art. Nr. | Poziții incluse
în set |
Pentru ventile seriile
3G și 3F cu codul… |
|
| 1700 0300* | 3, 4, 5 | 3G20 – 3G50, 3F20 – 3F65 | |
| 1700 0400* | 3, 4, 5 | 3F80 – 3F150 | |
| 1700 0800 | 1 – 9 | 3G20 – 3G40, 3F20 – 3F25 | |
| 1700 1100 | 1 – 9 | 3G50, 3F32, 3F40 | |
| 1700 1400 | 1 – 9 | 3F50, 3F65 | |
| 1700 1700 | 1 – 9 | 3F80 | |
| 1700 1800 | 1 – 9 | 3F100 | |
| 1700 2000 | 1 – 9 | 3F125 | |
| 1700 2100 | 1 – 9 | 3F150 |
