EW110(DN15...20)
EW110(DN25...40)
Contoare pentru apă potabilă, singlejet, seria EW110
Producator: Honeywell
Seria EW110 de contoare singlejet sunt folosite pentru măsurarea consumului de apă caldă sau rece în aplicațiile rezidențiale. Seria este disponibilă cu dimensiuni DN15…DN40 și are un contor mecanic atașat la un senzor de curgere singlejet. Pot fi echipate ulterior cu module clip-on pentru transmiterea datelor prin M-Bus sau pulsuri. Două modele: pentru apă rece și pentru apă caldă. Rezistente la câmpuri magnetice externe. La modelele DN15…20 carcasa contorului poate fi rotită 350°. Tehnologia singlejet a senzorului combină acuratețea de măsură cu stabilitatea pe termen lung. Mișcarea este transmisă la contor printr-un culplaj magnetic.
| Cod | DN | Debit mc/h | Lungime în mm | Fluid măsurat | Comunicație |
| EW 1100 AC 0600 | 15 | 1,6 | 110 | apă rece | – |
| EW 1100 AC 1100 | 15 | 2,5 | 80 | apă rece | – |
| EW 1100 AC 1200 | 15 | 2,5 | 110 | apă rece | – |
| EW 1100 AC 1400 | 20 | 2,5 | 130 | apă rece | – |
| EW 1100 AC 2000 | 20 | 4 | 130 | apă rece | – |
| EW 1100 CC 2800 | 25 | 6,3 | 260 | apă rece | – |
| EW 1100 CC 3900 | 32 | 10 | 260 | apă rece | – |
| EW 1100 CC 4600 | 40 | 16 | 300 | apă rece | – |
| EW 1101 AC 0600 | 15 | 1,6 | 110 | apă caldă | – |
| EW 1101 AC 1100 | 15 | 2,5 | 80 | apă caldă | – |
| EW 1101 AC 1200 | 15 | 2,5 | 110 | apă caldă | – |
| EW 1101 AC 1400 | 20 | 2,5 | 130 | apă caldă | – |
| EW 1101 AC 2000 | 20 | 4 | 130 | apă caldă | – |
| EW 1101 CC 2800 | 25 | 6,3 | 260 | apă caldă | – |
| EW 1101 CC 3900 | 32 | 10 | 260 | apă caldă | – |
| EW 1101 CC 4600 | 40 | 16 | 300 | apă caldă | – |
Mediu de lucru: – apă potabilă rece sau caldă
Temperatură mediu lucru:
– EW1100: +0,1…+50°C,
– EW1101 cu DN15…20: +0,1…+90°C
– EW1101 cu DN25…40: +0,1…+130°C
Temperatura ambiantă: +5…+55°C
Presiune nominală: – 16bar
Clasa cădere de presiune: – ΔP63, max. 63kPa
Clasa de protecție: – IP65
Afișaj mecanic:
– 8 digiți la DN15…20
– 5 digiți și 4 ceasuri la DN25…40
Unitatea de măsură: – mc
Poziție de instalare: – orizontală sau verticală
Interfață de comunicație: – M-Bus sau pulsuri, folosind modulele clip-on opționale
Aprobări: – MID
Furnizor: – Honeywell, fabricat în Germania
Resideo-Centra (ex Honeywell) – EW110-EW171 linkuri utile
Resideo-Centra (ex Honeywell) – EW110-EW170 instructiuni 2-en
Resideo-Centra (ex Honeywell) – EW110-EW170 instructiuni 1-en

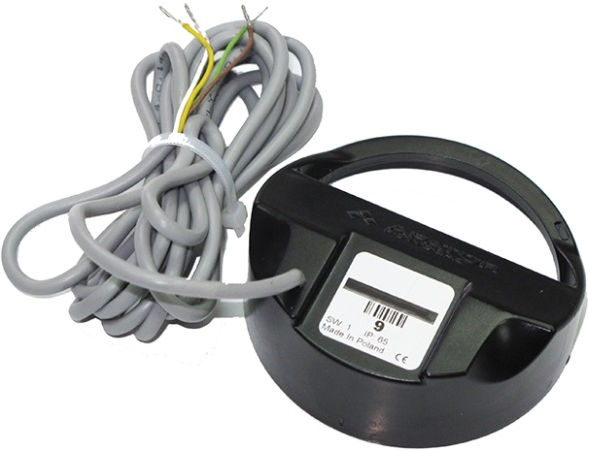

Accesorii, module de comunicație pentru seria EW110
Module pentru comunicație în protocol M-Bus sau prin pulsuri. Montarea se face prin presare (clip-on).
Furnizor: – Honeywell, fabricat în Germania
| Cod | Modul adițional de comunicație în protocol | Pentru EW110 cu DN |
| EWA 110C 1520 – MBUS | M-BUS, cablat | 15…20 |
| EWA 110C 2570 – MBUS | M-BUS, cablat | 25…40 |
| EWA 110C 1520 – PO | pulsuri, cablat | 15…20 |
| EWA 110C 2540 – PO | pulsuri, cablat | 25…40 |
EWA110C
