VTC511
VTC512
Producator: ESBE
VTC500 este folosit la aplicaţii de încălzire cu cazane pe combustibil solid. VTC500 este un ventil termic de amestec pentru alimentarea returului cazanului, destinat să asigure protecţia la temperaturi prea scăzute. Menţinerea unei temperaturi înalte stabile pe retur permite un nivel înalt de eficienţă, reducând coroziunea şi crescând durata de viaţă a cazanului. Compact, uşor de instalat.
Funcţionare: ventilul termic de amestec, este destinat a asigura reglajul pe două porturi şi nu necesită ventil de echilibrare pe bypass. VTC500 conţine un element sensibil de reglaj care deschide progresiv portul A (retur instalaţie) pentru a realiza amestec cu bypass-ul, menţinând temperatura setată; la depăşirea cu 10°C a temp. setate, ventilul închide complet bypass-ul şi deschide complet returul instalaţiei, asigurând astfel circulaţia apei doar prin instalaţie.
Seria VTC511 cu filet interior; PN10 bar
Racorduri filetate interior conform ISO7/1
Cod | Art. Nr. | Racord | kvs | Putere cazan | Temperatură
de amestec |
||
kW | la ΔT max | ||||||
VTC 511 – 25/50 | 5102 0100 | Rp 1” | 9 | 80 | 25°C | 50°C ± 5°C | |
VTC 511 – 25/55 | 5102 0200 | Rp 1” | 9 | 80 | 25°C | 55°C ± 5°C | |
VTC 511 – 25/60 | 5102 0300 | Rp 1” | 9 | 80 | 25°C | 60°C ± 5°C | |
VTC 511 – 25/65 | 5102 1100 | Rp 1” | 9 | 80 | 25°C | 65°C ± 5°C | |
VTC 511 – 25/70 | 5102 0400 | Rp 1” | 9 | 80 | 25°C | 70°C ± 5°C | |
VTC 511 – 32/50 | 5102 0600 | Rp 1¼” | 14 | 130 | 25°C | 50°C ± 4°C | |
VTC 511 – 32/55 | 5102 0700 | Rp 1¼” | 14 | 130 | 25°C | 55°C ± 4°C | |
VTC 511 – 32/60 | 5102 0800 | Rp 1¼” | 14 | 130 | 25°C | 60°C ± 4°C | |
VTC 511 – 32/65 | 5102 1200 | Rp 1¼” | 14 | 130 | 25°C | 65°C ± 4°C | |
VTC 511 – 32/70 | 5102 0900 | Rp 1¼” | 14 | 130 | 25°C | 70°C ± 4°C |
Seria VTC512 cu filet exterior, PN10 bar
Racorduri filetate exterior conform ISO228/1
Cod | Art. Nr. | Racord | kvs | Putere cazan | Temperatură
de amestec |
||
kW | la ΔT max | ||||||
VTC 512 – 25/60 | 5102 1700 | G 1¼” | 9 | 80 | 25°C | 50°C ± 5°C | |
VTC 512 – 32/60 | 5102 2211 | G 1½” | 17 | 150 | 25°C | 60°C ± 4°C |
Mediu de lucru: – apă, apă/glicol max 50%, apă cu componente absorbante de oxigen
Temperatură mediu lucru: – 0… +110°C
Temperatură deschidere: – livrate standard la 60°C, pentru alte temperaturi sunt disponibile opţional termostate la 50, 55, 65, 70 şi 75°C
Presiune diferenţială: – max. 1 bar (100kPa), max. 0,3bar (30kPa) între porturile A şi B
Scurgeri: – portul A-AB max. 1%, portul B-AB max 3% din kvs
Norme de fabricaţie: – PED97/23/EC art 3.3
Autoritate reglare: – 100 (kv / kv min)
Service şi întreţinere: – ventilul nu necesită operaţiuni specifice de întreţinere, totuşi recomandăm montarea de robineţi cu bilă pentru separaţie.
Ventile termice de amestec compacte, cu racorduri filetate interior sau exterior.
Materiale constructive: – fontă nodulară EN-JS 1050
Presiune statică maximă: – 10 bar (1000kPa)
Racorduri conectare: – VTC511 filet interior conform ISO 7/1
– VTC512 filet exterior conform ISO 228/1
Capacitate reglare: – putere cazan de până la 150kW la ΔT=25ºC şi o cădere de presiune ΔP= 10kPa, diagrama de capacitate şi metode de dimensionare la capitolul M
NOTĂ: – pentru puteri >150kW, , se pot folosi servoregulatoare CRA100 sau CRC100 cu ventile de amestec VRG sau CRA121/CRC121 cu ventile amestec flanșe 3F/4F
Producător: – ESBE AB, fabricat în Suedia

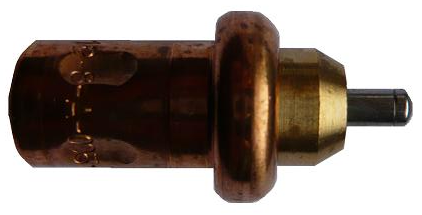

Accesorii opţionale: termostate ca opţiuni şi piese de schimb pentru seria VTC510/530
Cod | Art. Nr. | Descriere | Temperatură de | |
deschidere | amestec | |||
VTC 951/50 | 5702 01 | termostat 50°C pt. LTC, VTC500 | 50°C | 53 ± 5°C |
VTC 951/55 | 5702 02 | termostat 55°C pt. LTC, VTC500 | 55°C | 58 ± 5°C |
VTC 951/60 | 5702 03 | termostat 60°C pt. LTC, VTC500 | 60°C | 63 ± 5°C |
VTC 951/65 | 5702 08 | termostat 65°C pt. LTC, VTC500 | 65°C | 68 ± 5°C |
VTC 951/70 | 5702 04 | termostat 70°C pt. LTC, VTC500 | 70°C | 73 ± 5°C |
VTC 951/75 | 5702 05 | termostat 75°C pt. LTC, VTC500 | 75°C | 78 ± 5°C |
Producător: – ESBE AB, fabricat în Suedia
VTC951 Accesorii incluse LTC
