V5032Y
Seria Kombi 2 Plus – echilibrare, măsurare, închidere, drenare/umplere
Producator: Honeywell
Ventile standard de echilibrare pentru returul instalaţiilor de încălzire sau climatizare, asigură măsurarea şi echilibrarea, închiderea, drenarea şi umplerea sistemului. Ventilele sunt dotate standard cu ştuţuri de măsură SafeCon™ pentru conectarea unui calculator de debit ce permite efectuarea măsurării şi a echilibrării sistemului.
| Cod | DN mm | Diametru conectare | Capacitate kvs | Control on/off |
| V 5032 Y 0015B | 15 | filet interior Rp ½” | 2,7 | x |
| V 5032 Y 0020B | 20 | filet interior Rp ¾” | 6,4 | x |
| V 5032 Y 0025B | 25 | filet interior Rp 1” | 6,8 | x |
| V 5032 Y 0032B | 32 | filet interior Rp 1 ¼” | 21 | x |
| V 5032 Y 0040B | 40 | filet interior Rp 1 ½” | 22 | x |
| V 5032 Y 0050B | 50 | filet interior Rp 2” | 38 | – |
| V 5032 Y 0065B | 65 | filet interior Rp 2 ½” | 47,7 | – |
Funcţiuni: – echilibrare, măsurare, on/off (cu adaptor şi acţionare termoelectrică A20405), drenare şi umplere sistem
Mediu lucru: – apă, amestec de apă cu glicol, apă potabilă
Limite PH: – 8…9,5
Gama de temperatură: +2…130°C
Material ventil: – alamă DZR
Presiune maximă: – 16 bar
Racord conectare: – filetat interior
Afişare reglaj: – afişaj vizibil al valorii pre-reglate
Conexiuni aparat măsură: – prize rapide SafeCon™
Control on/off: – folosind termacţionarea A20405+VA2500A001, posibilă doar la diametrele de 15…40mm
Producător: – Honeywell, fabricat în Germania, asamblat în Cehia.
Resideo-Braukmann – V5032Y instructiuni-en
Resideo-Braukmann – V5032Y fisa tehnica-ge
Resideo-Braukmann – V5032Y fisa tehnica-en
Resideo-Braukmann – V5032Y declaratie producator-en
Accesorii pentru seria Kombi 2 Plus Albastru:
Aparat de echilibrat hidraulic instalaţia universal, accesorii de montaj, acţionări termo-electrice pentru controlul on/off al ventilelor de echilibrare şi cochilii termoizolante din polistiren extrudat pentru montare pe ventilul de răcire în sistemele de ventilo-convectoare pentru evitarea apariţiei condensului şi piese de schimb.
Producător: – Honeywell, fabricat în Germania
| Cod | Descriere |
| VM 242 A 0101A | Basic Mes, calculator de debit portabil pentru realizarea echilibrării instalaţiei, se împrumută gratuit pentru o perioadă limitată la achiziţionarea ventilelor. |
| VA 2500 A 001 | Adaptor pentru montarea unui actuator termo-electric A20405/40405 pe ventilele Kombi 2 Plus |
| A 20405 | Acţionare termoelectrică on/off, 230Vca, Moehlenhoff, fabricat în Germania |
| A 40405 | Acţionare termoelectrică on/off, 24Vca, Moehlenhoff, fabricat în Germania |
| VA 3500 A 001 | Adaptor pentru drenarea şi umplerea sistemului |
| VA 2601 A 008 | Piesă de extensie pt. ştuţurile de măsură, L=45mm |
| VA 3600 A 008 | Set a două adaptoare de măsură |
| Software | Program dimensionare/echilibrare, pentru Windows. |

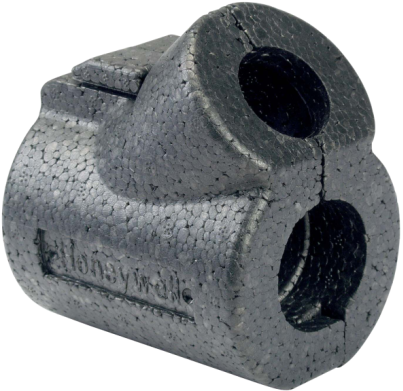

| VA 2510 C 0015 | Cochilie izolantă din polistiren pentru V5032Y0015A |
| VA 2510 C 0020 | Cochilie izolantă din polistiren pentru V5032Y0020A |
| VA 2510 C 0025 | Cochilie izolantă din polistiren pentru V5032Y0025A |
| VA 2510 C 0032 | Cochilie izolantă din polistiren pentru V5032Y0032A |
| VA 2510 C 0040 | Cochilie izolantă din polistiren pentru V5032Y0040A |
| VA 2510 C 0050 | Cochilie izolantă din polistiren pentru V5032Y0050A |
VM242 VA-2500-A-001 VA-3500-A-001 VA2510C
