Regulator automat de debit şi vană de control DN15...32, seria PCMTV

Vane destinate instalaţiilor de ventilo-convectoare, CTA-uri de dimensiuni reduse, sistemelor mici de încălzire sau răcire pentru realizarea reglajului automat al debitului şi control on/off sau proporțional. Fiecare vană este echipată cu un limitator de debit maxim pentru a permite limitarea debitului şi echilibrarea sistemului controlat. PC este o soluţie ce combină un ventil de reglare cu un ventil de echilibrare automat care funcţionează independent de presiune. Vanele pot funcţiona şi fără servomotor realizând doar echilibrarea automată a debitului independent de fluctuaţiile de presiune. Setarea se face foarte confortabil din exterior chiar cu servomotorul montat, opțional se poate conecta și un manometru diferențial pentru reglarea de precizie. Pentru funcționare optimă PC necesită o presiune de pompare minimă, a se vedea valorile din tabel.

---

seria PCTVS/PCMTV, DN15…20

Racorduri conectare: – filet interior Rp sau filet exterior G, funcție de model

Cursă de reglare/închidere: – 2,7 mm

Autoritate ventil: – 50…100:1, acuratețe de reglare în gama 0…1bar = ±5%

Servomotoare compatibile:

– pentru control on/off, A20405 sau A40405

– pentru control proporțional 0…10V, APR40405

– pentru control flotant, M6410L sau M7410A/C, M3P

Conexiune servomotor: – folosind adaptor VA64, neinclus în furnitură

Conexiuni aparat măsură: – modele disponibile cu sau fara prize rapide de măsură

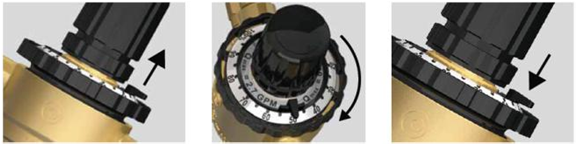

Setarea debitului in 3 pasi

Cod	DN în mm	Racord filetat	Debit maxim	Presiune minimă	Prize măsură	Forță motor
PCTVS15 – F150	15	Rp ½”	150 l/h	0,2 bar	–	100 N
PCTVS15 – F600	15	Rp ½”	600 l/h	0,2 bar	–	100 N
PCTVS15 – F900	15	Rp ½”	900 l/h	0,2 bar	–	100 N
PCTVS20 – F600	15	G ¾”	600 l/h	0,25 bar	–	100 N
PCTVS20 – F900	15	G ¾”	900 l/h	0,25 bar	–	100 N
PCMTV15 – F150	15	Rp ½”	150 l/h	0,2 bar	x	100 N
PCMTV15 – F600	15	Rp ½”	600 l/h	0,2 bar	x	100 N
PCMTV15 – F780	15	Rp ½”	780 l/h	0,2 bar	x	100 N
PCMTV20 – F1000	20	Rp ¾”	1000 l/h	0,25 bar	x	100 N
PCMTV20 – F1500	20	Rp ¾”	1500 l/h	0,25 bar	x	100 N
PCMTV25 – F1500	25	Rp 1”	1500 l/h	0,25 bar	x	100 N

---

seria PCMTV, DN25…32

Racorduri conectare: – semi-olandezi cu filet interior Rc conform EN10226-1

Cursă de reglare/închidere: – 6 mm

Autoritate reglare: – 100…150, conform cu IEC 60534-2-3

Servomotoare compatibile:

– pentru control on/off, A20625 sau A40625

– pentru control proporțional 0…10V, APV40625, MPO, MPV

– pentru control flotant, M6410L sau M7410A/C, M3P

Cod	DN în mm	Racord filetat	Debit maxim	Presiune minimă	Prize măsură	Forță motor
PCMTV25 – F2200	25	Rc 1”	2200 l/h	0,25 bar	x	125 N
PCMTV25 – F2700	25	Rc 1”	2700 l/h	0,25 bar	x	125 N
PCMTV32 – F2700	32	Rc 1¼”	2700 l/h	0,25 bar	x	125 N
PCMTV32 – F3000	32	Rc 1¼”	3000 l/h	0,35 bar	x	125 N
