Ventile (vane) de amestec rotative, cu 3 căi, seria VRG131 și VRG331
Producator: ESBE
Seria VRG130 reprezintă o gamă de ventile de amestec compacte, cu pierderi reduse, realizate dintr-un aliaj special de alamă DZR, care permite utilizarea atât în instalații de încălzire și răcire, cât și în cele de apă menajeră. Pentru o acționare manuală ușoară, ventilele sunt echipate cu rozetă anti-derapantă și cu opritoare la un unghi de lucru de 90°. Scala de reglaj poate fi inversată şi rotită permiţând o mare varietate de poziţii de montaj. Sistemul compact de cuplare a servomotorului direct pe ventil, asigură o stabilitate foarte bună şi o acurateţe de control deosebită. Cele 3 porturi sunt marcate cu simboluri distincte pentru a reduce riscul montării eronate. Toate componentele interne sunt înlocuibile, fără a fi necesară demontarea din instalaţie. Destinate doar pentru instalațiile cu circuite închise.
seria VRG131, filet interior
| Cod | ArticolNr. | DN în mm | Capacitate kvs | Tip racord |
| VRG131 – 15/0,4 | 1160 0100 | 15 | 0,4 | Rp ½” filet interior |
| VRG131 – 15/0,63 | 1160 0200 | 15 | 0,63 | Rp ½” filet interior |
| VRG131 – 15/1 | 1160 0300 | 15 | 1 | Rp ½” filet interior |
| VRG131 – 15/1,6 | 1160 0400 | 15 | 1,6 | Rp ½” filet interior |
| VRG131 – 15/2,5 | 1160 0500 | 15 | 2,5 | Rp ½” filet interior |
| VRG131 – 15/4 | 1160 0600 | 15 | 4 | Rp ½” filet interior |
| VRG131 – 20/2,5 | 1160 0700 | 20 | 2,5 | Rp ¾” filet interior |
| VRG131 – 20/4 | 1160 0800 | 20 | 4 | Rp ¾” filet interior |
| VRG131 – 20/6,3 | 1160 0900 | 20 | 6,3 | Rp ¾” filet interior |
| VRG131 – 25/6,3 | 1160 1000 | 25 | 6,3 | Rp 1” filet interior |
| VRG131 – 25/10 | 1160 1100 | 25 | 10 | Rp 1” filet interior |
| VRG131 – 32 | 1160 1200 | 32 | 16 | Rp 1¼” filet interior |
| VRG131 – 40 | 1160 3400 | 40 | 25 | Rp 1½” filet interior |
| VRG131 – 50 | 1160 3600 | 50 | 40 | Rp 2” filet interior |
seria VRG132, filet exterior
| Cod | ArticolNr. | DN în mm | Capacitate kvs | Tip racord |
| VRG132 – 15/0,4 | 1160 1500 | 15 | 0,4 | G ¾” filet exterior |
| VRG132 – 15/0,63 | 1160 1600 | 15 | 0,63 | G ¾” filet exterior |
| VRG132 – 15/1 | 1160 1700 | 15 | 1 | G ¾” filet exterior |
| VRG132 – 15/1,6 | 11601800 | 15 | 1,6 | G ¾” filet exterior |
| VRG132 – 15/2,5 | 1160 1900 | 15 | 2,5 | G ¾” filet exterior |
| VRG132 – 15/4 | 1160 2000 | 15 | 4 | G ¾” filet exterior |
| VRG132 – 20/2,5 | 1160 2100 | 20 | 2,5 | G 1” filet exterior |
| VRG132 – 20/4 | 1160 2200 | 20 | 4 | G 1” filet exterior |
| VRG132 – 20/6,3 | 1160 2300 | 20 | 6,3 | G 1” filet exterior |
| VRG132 – 25/6,3 | 1160 2400 | 25 | 6,3 | G 1¼” filet exterior |
| VRG132 – 25/10 | 1160 2500 | 25 | 10 | G 1¼” filet exterior |
| VRG132 – 32 | 1160 2600 | 32 | 16 | G 1½” filet exterior |
| VRG132 – 40 | 1160 3500 | 40 | 25 | G 2” filet exterior |
| VRG132 – 50 | 1160 3700 | 50 | 40 | G 2¼” filet exterior |
seria VRG133, cu fitinguri de compresie pentru ţeavă de cupru
| Cod | ArticolNr. | DNîn mm | Capacitate kvs | Tipracord |
| VRG133 – 22/4 | 1160 2900 | 20 | 4 | fit. compresie Ø22mm |
| VRG133 – 22/6,3 | 1160 3000 | 20 | 6,3 | fit. compresie Ø22mm |
| VRG133 – 28/10 | 1160 3100 | 25 | 10 | fit. compresie Ø28mm |
NOU: Ventile (vane) de amestec rotative cu 3 căi, debit mărit, seria VRG331
Ventile rotative cu debit mărit (față de valorile standardizate) pentru circuite de încălzire sau răcire. Destinate atât aplicațiilor unde sunt folosite ca ventile de amestec cât și celor unde sunt folosite ca ventile de derivație. Seria VRG331 este special destinată aplicațiilor unde se solicită debite mărite, fiind construite cu un debit super mărit la circulația în linie și cu un debit mărit la circulația pe bypass.
Date tehnice și caracteristici identice cu seria VRG131 exceptând:
Caracteristică debit: – super mărit pe porturile în linie, mărit pe bypass
| Cod | Articol Nr. | DN în mm | Capacitate
kvs în linie (kvs bypass) |
Tip racord |
| VRG331 – 20 |
1170 0100 | 20 | 13 (8) | Rp ¾” filet interior |
| VRG331 – 25 |
1170 0200 | 25 | 17 (10) | Rp 1” filet interior |
| VRG331 – 32 |
1170 0300 | 32 | 32 (20) | Rp 1¼” filet interior |
| VRG331 – 40 |
1170 1100 | 40 | 45 (30) | Rp 1½” filet interior |
| VRG331 – 50 | 1170 1300 | 50 | 65 (40) | Rp 2” filet interior |
Corp ventil: – alamă DZR, CW602N
Obturator sferic: – alamă rezistentă la abraziune
O-ring: – EPDM
Ax și bucșe: – PPS compozit
Presiune de lucru: – 10 bar
Mediu de lucru: – apă, apă cu glicol 50%, apă cu amestec de etanol 28%
Temperatură mediu lucru: -10… +110ºC (continuu) +130ºC (temporar)
Cădere de presiune max.: – instalat ca ventil de amestec 100 kPa,
– ca ventil de derivaţie 200 kPa
Presiune de închidere: – maximum 200 kPa între porturi, forţă pentru max. ΔP 6 Nm (3Nm la DN15…32)
Scurgeri: – 0,05% din kvs la o presiune diferenţială de 1 bar între porturi
Unghi de rotaţie: – 90º, dotat cu limitatoare cap de cursă la acționarea manuală
Aplicații: – amestec, derivaţie sau comutaţie
Racord conexiune: – filet interior Rp, conform ISO7/1,
– filet exterior G, conform ISO228/1
– fitinguri de compresie pentru ţeavă cupru, conform EN1254-2
Autoritate reglare ventil: – 100 (kv/kv minim) pe portul A-AB în linie
Servomotoare compatibile: – ARA600, servoregulatoare 90C, CRA, CRB, CRC, CRD
– seria 90, folosind kitul de montaj VRG801 (art. nr. 16053300)
Diagramă dimensionare: – vezi pag. 292
Suport selecție on-line: – software de dimensionare pentru PC şi pentru smartphone „esbe app” disponibil gratuit la markus
Standard fabricație: – PED 97 / 23 / EC, articolul 3.3
Accesorii opționale: – cochilii termoizolante
Ventile (vane) de amestec rotative, cu 3 căi, seria VRG331
Date tehnice și caracteristici identice cu seria VRG131 exceptând:
Caracteristică curgere: – kvs super mărit pe portul în linie, kvs mărit pe portul de bypass
Producător: – ESBE, fabricat în Suedia
ESBE – VRG330 instructiuni-int
ESBE – VRG330 declaratie BPD3-en
ESBE – VRG330 conformitate CE-en
ESBE – VRG230 declaratie BPD3-en
ESBE – VRG130 instructiuni-int

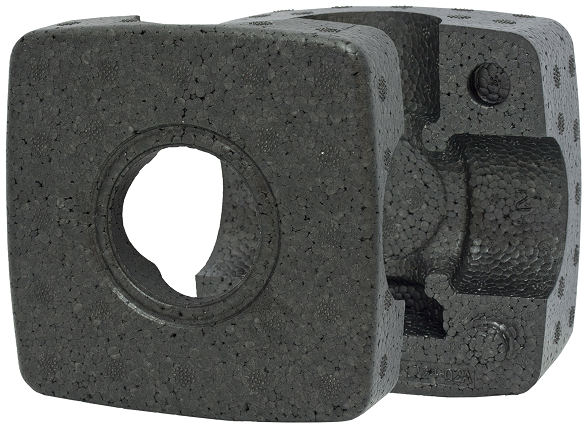

Accesorii opţionale: cochilii termoizolante, seria VRI 111
Destinate pentru a reduce pierderile de energie în sistemele de încălzire conform cu directiva EnEv2009 şi pentru a preveni apariţia condensului în sistemele de răcire. Pierderile de energie comparativ cu un ventil neizolat sunt cu 65% mai mici. Dotat cu sistem de autoblocare. Compatibile cu ventilele cu 3 şi 4 căi Esbe seriile VRG şi VRB.
Material constructiv: – EEP negru, 35g/l, coeficient λ = 0,035W/mK
Temperatură funcţionare: -20…+130°C pentru mediul de lucru şi ambianţă
Producător: – ESBE, fabricat în Suedia
| Cod | ArticolNr. | DN ventilîn mm | Ventile compatibile |
| VRI111 – 15/20 | 1610 3800 | 15/20 | VRG130/230/140, VRB |
| VRI111 – 25 | 1610 3900 | 25 | VRG130/230/140, VRB |
| VRI111 – 32 | 1610 4000 | 32 | VRG130/230/140, VRB |
| VRI111 – 40 | 1610 4100 | 40 | VRG130/230/140, VRB |
VRI111
