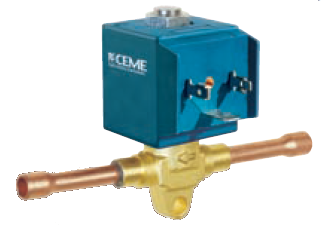

Electroventile pentru instalaţii frigorifice, comandă directă, seria AD68
Producator: CEME
Ventile electromagnetice, pentru agenți frigorifici, sarcină continuă ED100%. Seria AD68 este destinată a fi utilizată în aplicaţii comerciale sau industriale frigorifice / refrigerare
| Cod | DN în mm | Tip racord | Kvs mc/h | Presiune operare, în bar | Tip bobină | ||
| Minimă P1 | Max. ΔP = P1-P2 | ||||||
| Bobină c.a. | Bobină c.c. | ||||||
| 6806 | 2,5 | ţeavă Cu ODF 6mm | 0,170 | 0 | 25 | 17 | B6 |
| 6810 | 3,0 | ţeavă Cu ODF 10mm | 0,230 | 0 | 25 | 17 | B12 |
| 6812 | 2,5 | 1/4 SAE (UNF7/16) | 0,170 | 0 | 25 | 17 | B6 |
| 6813 | 3,0 | 3/8 SAE (UNF5/8) | 0,230 | 0 | 25 | 17 | B12 |
Presiune minimă de lucru: – 0 bar
Mediu lucru: – toate tipurile de fluide frigorifice, excepţie amoniacul NH3
Etanşeizări: – membrană din PTFE (Teflon)
Temperatură mediu lucru: -45…+125ºC
Temperatura ambiantă: -30…+80°C
Corp ventil: – alamă, părţi magnetice în contact cu fluidul din oţel inox
Tensiune alimentare:
– livrat standard cu bobină la 230Vca, clasa de izolare F (150°C)
– opţional 12Vcc, 24Vca, 24Vcc, codul produsului va primi sufixul tensiunii dorite (ex. 6806-24Vca), preţ identic
Putere absorbită: – 6806 şi 6812 – 17,5VA/16W; 6810 şi 6813 – 23VA/21W
Tip protecţie: – IP 65, ventilele sunt livrate standard cu conector cu 3 poli
Instalare: – cu bobina în sus, cu bobina în jos nu este recomandat
Accesorii montaj: – șurub și colier, livrate standard
Poziţie fără tensiune: – normal închis
Capacitate agent firgorific: – tabel cu valori pentru condensare și evaporare vezi capitolul M
Piese schimb: – bobine B6 bobine B12
Producător: – C.E.M.E., fabricat în Italia
